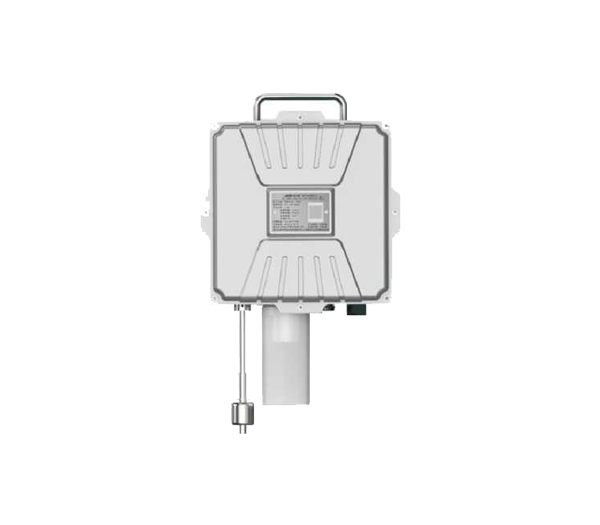

“DT-KNWY-AEC2531
燃气检测终端
“DT-KNWY-AEC2531燃气检测终端是针对地下阀井传统巡检方式和监测难度大成本高而开发的,它具有稳定可靠、免维护、抗干扰能力强、不受温湿度等优势。该终端可有效降低误报率,从而降低维护巡检成本。同时终端搭载的激光传感器长达5-10年的寿命,整个设备生命周期内只需更换2-3次电池。降低更换电池及维护次数。
检测气体:甲烷
检测原理:可调谐二极管激光吸收光谱技术(TDLAS)
防护等级:IP68
Product introduction
产品简介
“DT-KNWY-AEC2531燃气检测终端采用可调谐激光光谱(TDLAS)技术,可持续、精确监测燃气阀门井中甲烷气体浓度。该终端可通过NB-ioT无线远传的方式向MSSP远程监控平台传输气体监测数据,同时搭载水浸传感器和井盖异动传感器,更加全面有效地监控阀门井空间状态。
product feature
产品特点
1. 利用甲烷气体对特定波长的激光具有吸收效应的原理而设计,具有可靠性高、抗干扰能力强、误报率低等特点。
2. 具有多种成熟可靠的无线通信解决方案,满足不同环境不同工况的应用需求。
3. 能够对爆炸下限范围内的可燃气体进行监测和报警;
4. 采用152Ah大容量锂电池,容量充足,续航有保障。
5. 具有井盖异动报警功能,便于应急管理。
6. 检测水位信息,明确设备工作状态。
7. 采用激光传感器,具有免维护、免标定、稳定性高、寿命长(5-10年)等特点。
8. 整机本安设计,防爆等级为ExdibllCT4Gb,可应用于防爆区域为I区、II区的场所使用。
9. 设备电量低时能够及时通知客户更换电池,并且在欠压报警后仍能够工作15天以上。
Main application
主要应用
地下阀井场景中甲烷气体泄露监测
Product Selection
产品选型
型号 | 信号输出 | 配接传感器 | 适配控制系统 |
DT-KNWY-AEC2531 | NB-ioT无线远传 | 激光传感器 | MSSP远程监控平台 |
Major Features
技术指标
甲烷
可调谐二极管激光吸收光谱技术(TDLAS)
扩散式
(0~100)%LEL
≤10s
IP68
NB-ioT (或4G、LoRa等)
Exd ib llCT4 Gb
420mm×230mm×110mm
6KG(含电池)
≥3年(标准工作周期状态下)
温度:-40°C~70°C,湿度≤100%RH(无冷礙), 压力: 86kPa~106kPa
存储温度-20°C~+30°C,相对湿度≤60%RH, 现场无腐蚀性物质等。
Installation method
安装方式
安装时,探测器要竖直、传感器朝下固定,以便于气体检测。
1.检测甲烷等比重较空气小的可燃气体时,探测器安装位置宜尽量靠近井口(距井口距离不大于30cm,如下图一)。
2.井盖位移开关垂直于地平面,井盖位移开关触发杆顶部高于井盖2cm以上(如下图二),安装后,井盖合上时能触发开关。
3.探测器的天线宜安装在无屏蔽源、无强辐射源、磁干扰源等位置。
4.安装时天线应远离金属,建议选择离井盖20cm的地方;安装后不可随意变动天线安装位置。
5.探测器安装位置处的无线信号质量应能满足数据正常传输所需(无线信号强度需>10,否则宜更换安装位置。
图一
图二
